陶瓷剛玉的發(fā)展也經(jīng)歷了三代的產(chǎn)品升級（陶瓷剛玉的選擇和使用篇），主要是通過內(nèi)部化學(xué)成分及晶體結(jié)構(gòu)的調(diào)整。當(dāng)前另外一個(gè)發(fā)展方向是從磨料的形貌著手，當(dāng)前已經(jīng)成熟的產(chǎn)品有長條狀的TG磨料，以及三角片狀等。這一類的磨料的基礎(chǔ)配方都是陶瓷剛玉，是通過特殊的成型工藝制作成特性的形狀；主要用于改善磨具結(jié)構(gòu)，在一些特殊應(yīng)用上能起到很好的效果。本文主要介紹條狀陶瓷剛玉的應(yīng)用原理和應(yīng)用舉例，供業(yè)內(nèi)磨具企業(yè)參考。
條狀料與自然破碎形貌的磨料的區(qū)別在于長度，其粒度主要是通過條狀料的直徑以及長度來控制。可提供的粒度號是20-120#（直徑0.16-1mm），可以控制不同的長徑比，具體如下圖所示：
（*點(diǎn)擊圖片可看高清大圖，下同）
由于長度增加振篩式的篩分檢測，需要調(diào)整后才能反應(yīng)粒度分布，建議用戶使用直徑/長度測量的方式來進(jìn)行檢測。

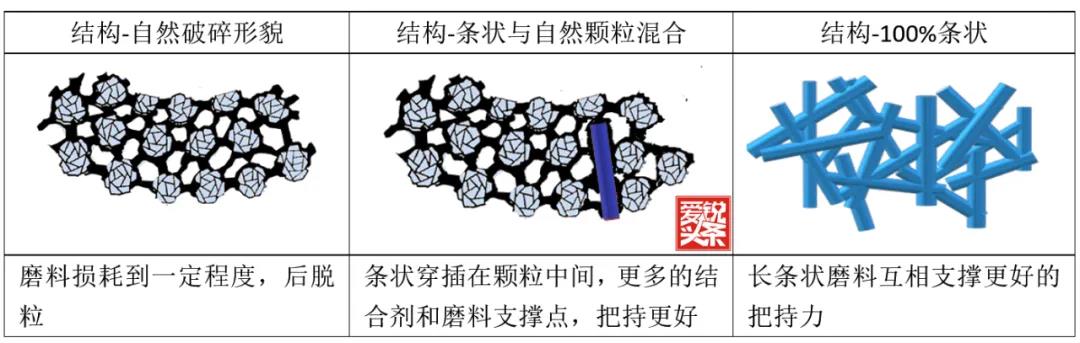

條狀陶瓷剛玉由于特殊的形狀在制作磨具的過程中主要改善磨具結(jié)構(gòu)，并且磨削時(shí)表現(xiàn)穩(wěn)定。其作用機(jī)理主要是如下幾個(gè)方面：長條狀由于能夠穿插在自然顆粒中間或者相互搭接，結(jié)合劑對其把持力更好，不容易脫粒，從而能夠改善磨具保形性和延長磨具壽命。具體如下圖所示：

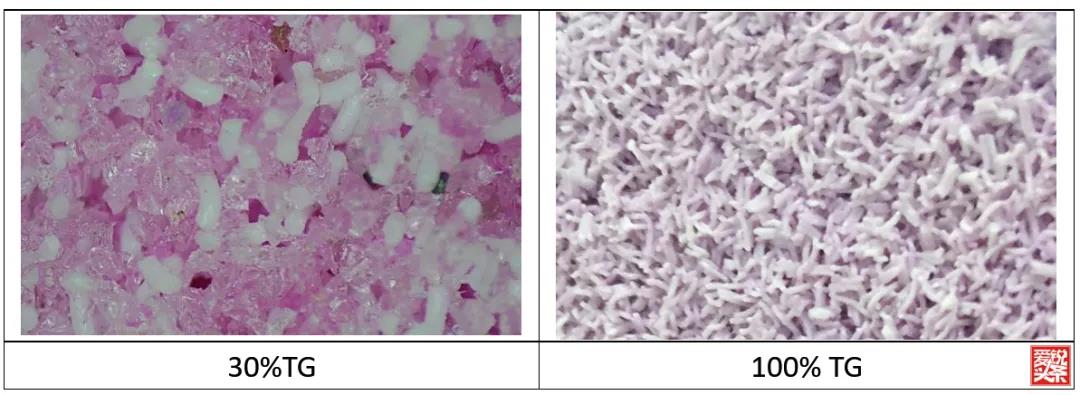

長條狀磨料由于形狀因素，在制作磨具時(shí)，能夠?qū)δゾ邘斫Y(jié)構(gòu)上的支撐，起到一定的架空作用。長條狀的條越長以及比例越高架空作用的越明顯，當(dāng)使用100%時(shí)，條狀的互相搭接能夠帶來最開放的磨具結(jié)構(gòu)，可以做到14號組織，會(huì)加強(qiáng)砂輪磨削時(shí)冷卻液的貫通以及增加砂輪的容屑能力。

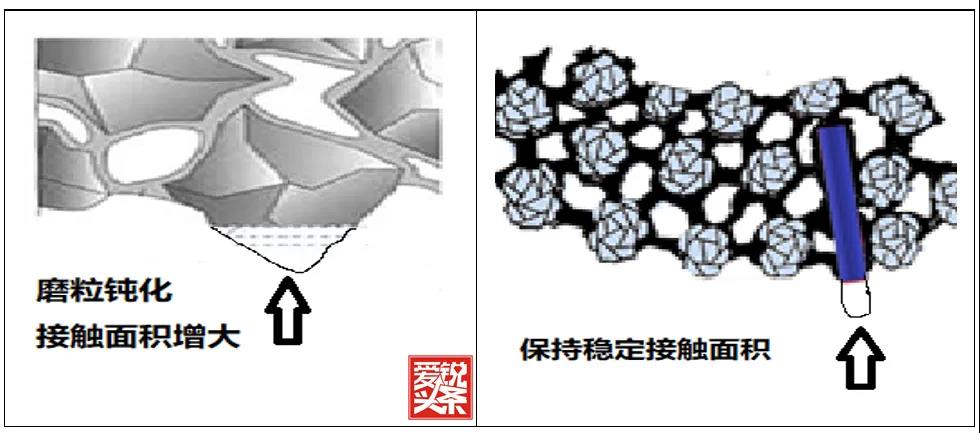

自然破碎顆粒在磨削時(shí)，一開始是尖角但隨著顆粒被磨鈍，接觸面積越來越大，直至磨粒脫落。
而長條狀磨料由于形狀因素，大部分條狀磨料受壓縮而垂直于外圓磨削面；既末端朝外，在磨削時(shí)一直保持穩(wěn)定的磨削面積；能提供穩(wěn)定的磨削效果。

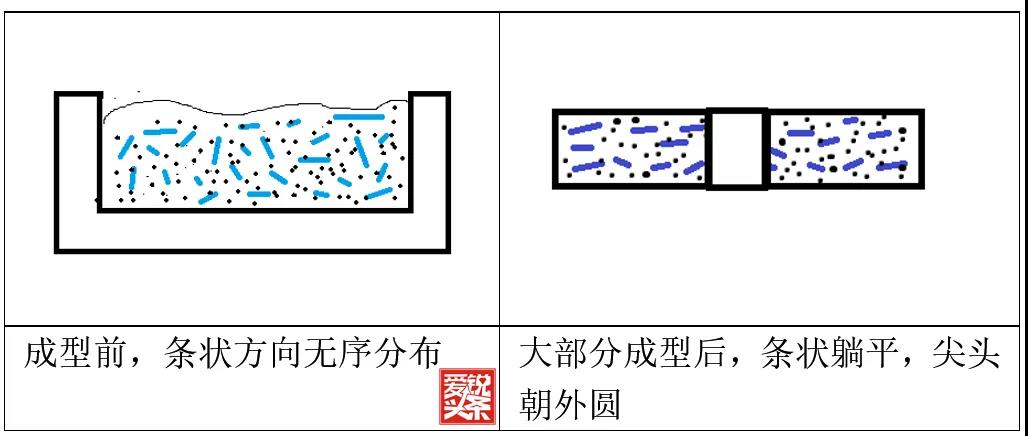

由于條狀結(jié)構(gòu)，實(shí)際應(yīng)用中會(huì)出現(xiàn)如下問題：

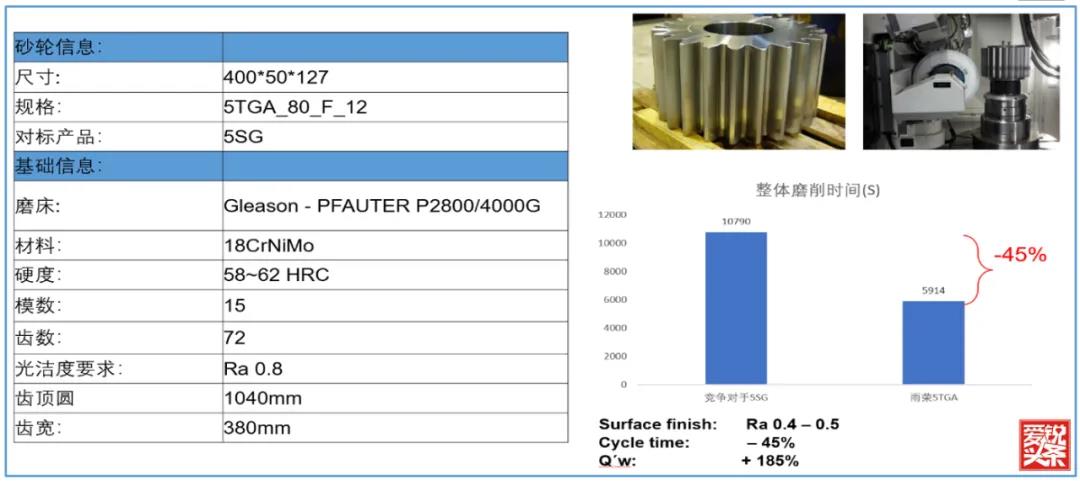

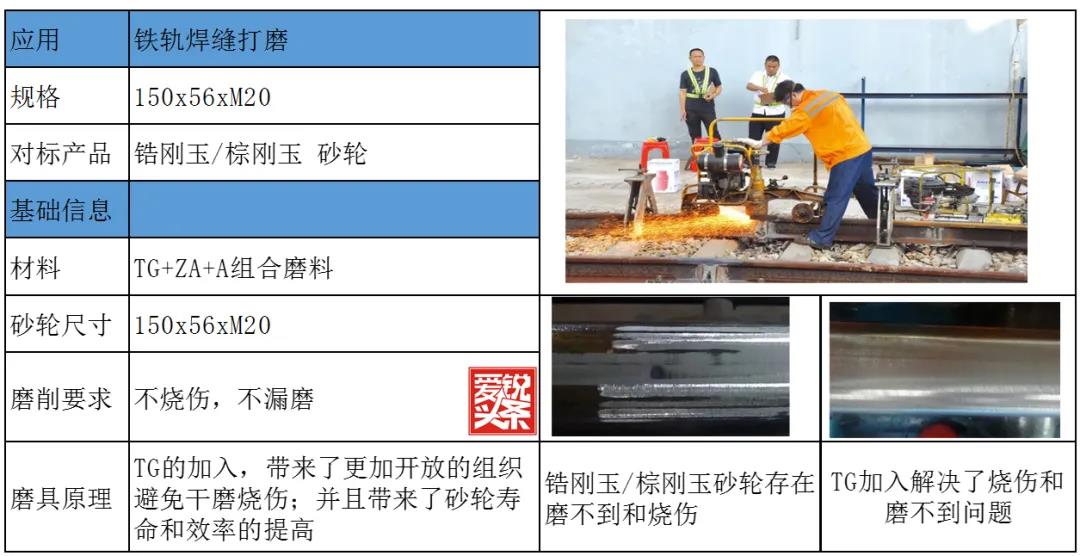

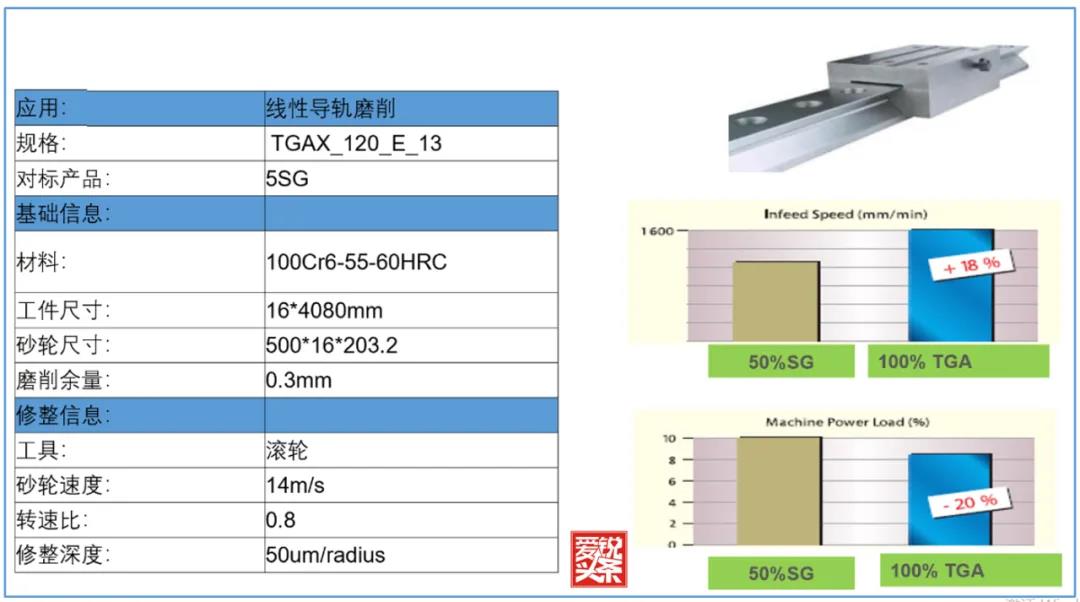

由于上述的作用機(jī)理，TG磨料適應(yīng)于：曲面的、大磨削量、大磨削壓力及粘性金屬的磨削應(yīng)用；比如齒輪磨（成型/傘齒/大模數(shù)蝸桿）、航空發(fā)動(dòng)機(jī)、軸承溝道磨以及軋輥磨（熱軋）等方面；以下幾個(gè)特殊應(yīng)用案例。
*文章僅代表作者觀點(diǎn)，旨在促進(jìn)技術(shù)交流分享。
